Katmanlı ADSS Fiber Optic Kablosu
ADSS Fiber Optic Kablosu

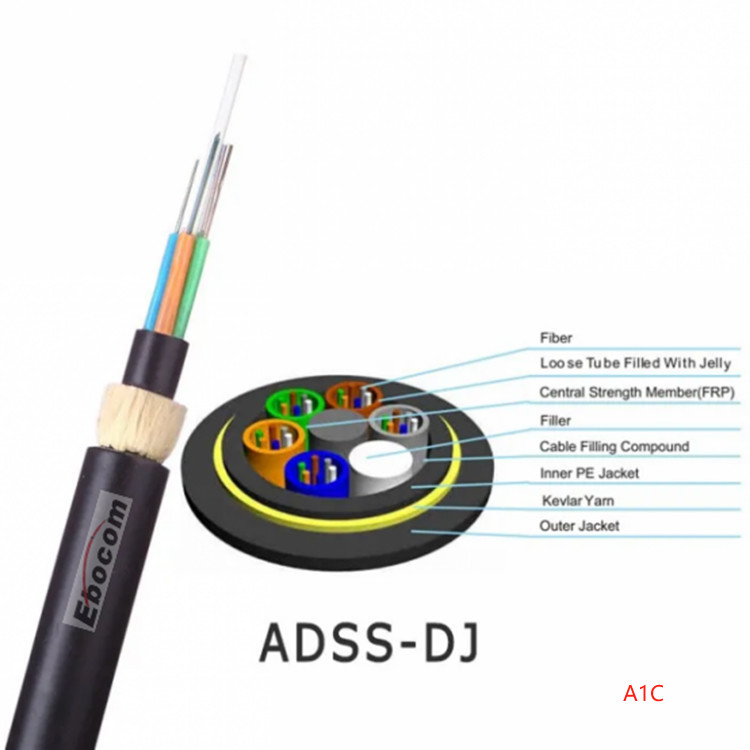

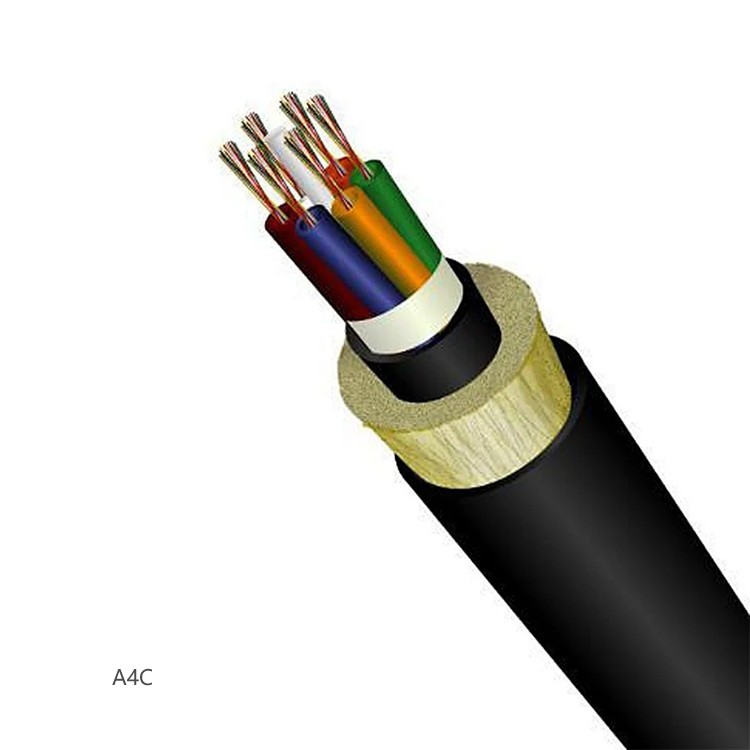

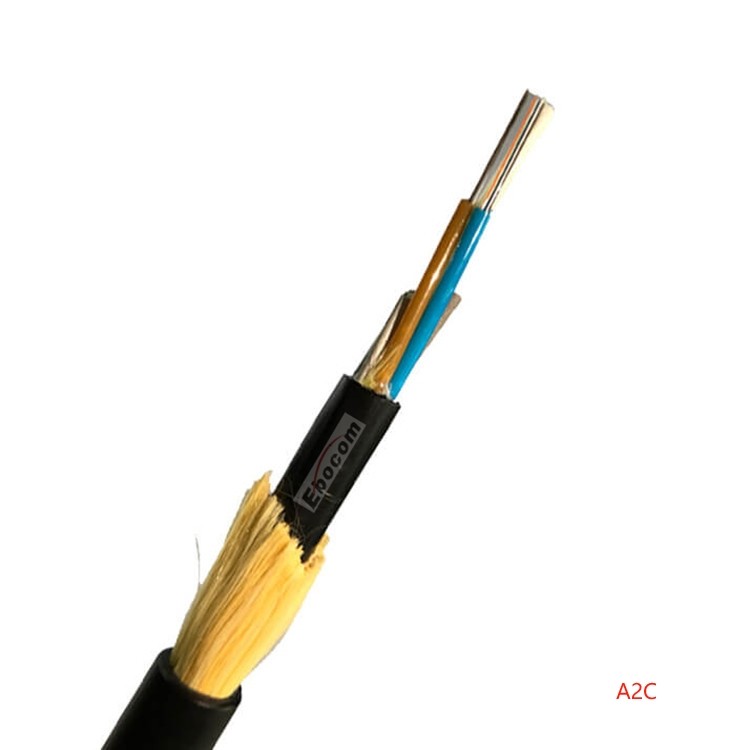

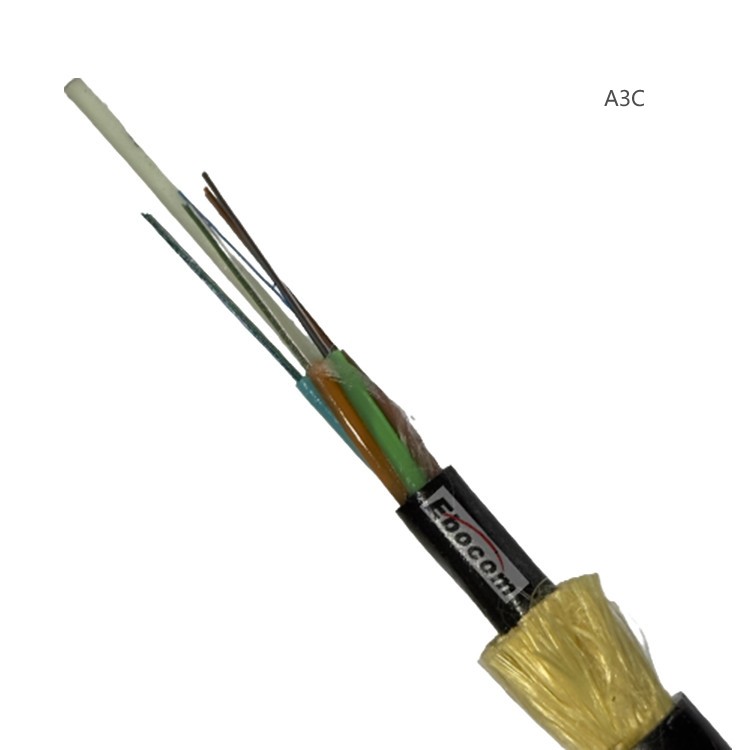

Katmanlı ADSS optik kablosundaki optik fiber ve su engelleyen merhem aynı anda fiber'in gevşek tüpüne eklenir.ve sonra farklı gevşek borular merkezi güç üyesi (genellikle FRP) üzerinde sarılırAramid ipliği, son olarak PE veya AT kabukla ekstrüde edilmiştir.Bu yapının ADSS fiber optic kablosu gevşek tüpü ve merkezi güç üyesinin doldurma merheminin su geçirmez performansını sağlamak için tamamen birbirine bükülmüştür, ve farklı gereksinimlere göre çeşitli yan basınç önlemleri vardır.
ADSS fiber optik kablosunun özellikleri:
- ADSS fiber optik kablosu güç olmadan kurulabilir.
- Hafif ağırlık, küçük kablo çapı, kule üzerinde küçük yük;
- 1200 metreye kadar geniş bir yayılım;
- Elektriksel korozyona karşı iyi dayanıklılığı olan polietilen kılıfı kullanın.
- Metal olmayan yapı, yıldırım koruması;
- İthalat edilen aramid elyafı, iyi germe ve sıcaklık performansı, kuzeydeki kötü hava koşullarına uygun;
- Uzun ömürlü, hizmet ömrü 30 yıla ulaşabilir.
Çoklu yumurtlama yöntemleri:
Üst, doğrudan gömme, boru hattı, sualtı vb. gibi çeşitli durumlar için uygundur, fazla uzunluk daha iyi kontrol edilir ve çekirdek sayısı büyüktür.
Mekanik Performans:
| Ürün | Birim | Özellikleri | ||||||||||||
| Lif sayımı | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38~48 | 38~48 | 50 ~ 60 | 62 ~ 72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Kablo ağırlığı | kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Çatlaklık | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| EDS | KN: | 1.5 | ||||||||||||
| MAT | KN: | 4 | ||||||||||||
| RTS | KN: | 10 | ||||||||||||
| Min. Bending Radius (dinamik) | mm | 20D | ||||||||||||
| Min. Bending Radius (statik) | mm | 10D | ||||||||||||
| Çekim Gücü | N | 1350 | ||||||||||||
| Çalışma sıcaklığı | °C | -40~+70 | ||||||||||||
| Depolama sıcaklığı | °C | -40~+60 | ||||||||||||
| Kurulum sıcaklığı | °C | 15 | ||||||||||||
| Rüzgar Hızının Kurulumu | m/s | 0 | ||||||||||||
| Maksimum sıcaklık. Rüzgar hızı. | °C | 5 | ||||||||||||
| Max. Rüzgar Hızı | m/s | 25 | ||||||||||||
| Sıcaklık maksimum. Buz. | °C | - 5 | ||||||||||||
| Rüzgar hızı maksimum. | m/s | 10 | ||||||||||||
| Buz örtüsünün kalınlığı | mm | 5 | ||||||||||||
| Sag'ı yerleştirmek | % | 1.86 | ||||||||||||
Kablo Parametresi:
| Ürün | Özellikleri | |||||||||||||
| Lif Sayısı | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38~48 | 38~48 | 50 ~ 60 | 62 ~ 72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Sıfır tüp sayısı | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Doldurucu sayısı | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Renkli kaplama lifleri | Dış çapı | 245±10μm | ||||||||||||
| Renk | Mavi, turuncu, yeşil, kahverengi, gri, beyaz, kırmızı, siyah, sarı, mor, pembe, turkuaz | |||||||||||||
| | Dış çapı | 2.0±0.1mm | ||||||||||||
| Malzeme | PBT | |||||||||||||
| Renk | Mavi, turuncu, yeşil, kahverengi, gri, beyaz, kırmızı, siyah, sarı, mor, pembe, turkuaz | |||||||||||||
| Doldurma karışımı ((tüp) | Thixotropic jöle | |||||||||||||
| | Merkezi dayanıklılık elemanı malzemesi | FRP | ||||||||||||
| Merkezi kuvvetli eleman çapı | 2.2mm2 | |||||||||||||
| Aramid ipliği | ||||||||||||||
| Aramid iplik bölümü | 4.6mm2 | |||||||||||||
| Su engelleme | Su koruyucu bant/ Su ile şişilebilir malzeme | |||||||||||||
| | Kalınlığı | 2.0mm | ||||||||||||
| Çapraz | 9.5mm | 9.5mm | 9.5mm | 9.8mm | 9.8mm | 10 mm | 10.5mm | 11.5mm | 12 mm | 12.5mm | 13.5mm | 14 mm | 14.5mm | |
| Malzeme | PE/AT | |||||||||||||
| Renk | Siyah | |||||||||||||
