OPGW Optik Fiber Kablosu SM 24 Çekirdek Güç Sistemi Yüksek Voltajlı toprak kablosu iletişim yapısı
SM OPGW Fiber Optic Kablo
,24 Core OPGW Fiber Optic Kablo
OPGW Optik Fiber Kablosu SM 24 Core

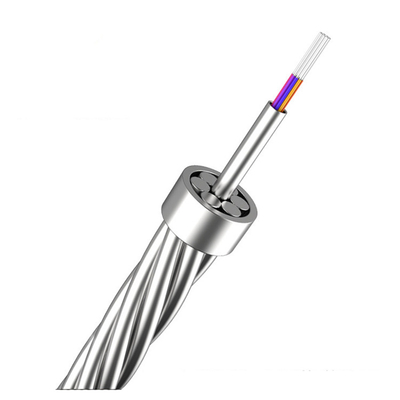

Merkezi paslanmaz çelik borusu (içinde optik fiber bulunan) alüminyum kaplı çelik (ACS) veya karışık ACS ve alüminyum alaşım tellerden oluşan tek veya çift katmanlarla çevrilidir.Alüminize paslanmaz çelik borusunun tasarımı, daha iyi hata akımı ve yıldırım çarpma direnci elde etmek için alüminyumun kesimini arttırırKüçük çap ve büyük hata akımı gerektiren aktarım hatları için uygundur.
Fiber Optic Kablo OPGW Özellikleri:
1) OPGW optik kablosunun çapı küçük, kule üzerindeki ek yük küçük ve germe dayanıklılığı yüksektir.
2. Mükemmel iplikleme teknolojisi, liflerin iyi bir fazla uzunluğa sahip olmasını sağlar ve liflerin tüpte serbestçe hareket etmesine izin verir.Kablo gerilmeye maruz kaldığında fiber optikleri stressiz tutar.
3) Optik lif paslanmaz çelik boru ile korunur.
Fiber Optic Kablosu OPGW Uygulama:
- Eski toprak tellerinin ve yeni yüksek voltajlı toprak tel yapılarının değiştirilmesine uyum sağlamak.
- Yıldırım koruması ve kısa devre akımının iletilmesi gereken hatlara uygulanır.
Teknik veriler:
| Ürün | Birim | Teknik parametreler |
| Elyaf Türü | / | G.652 |
| Fiber zayıflaması | 1310nm ((dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| Doğrusal Genişleme katsayısı | ×10-6/oC | 13.9 |
| DC-Resistance (20 oC'de) | Ω/km | 0.52 |
| Kısa akım (1 saniye, 40oC ~ 200oC) | kA | 6.5 |
| Kısa akım kapasitesi (1s, 50oC~200oC) |
kA2.S | 126.8 |
| Maksimum izin verilen sıcaklık | oC | 200 |
| Maksimum izin verilen gerilim (40% RTS) | kN | 43.92 |
| Gündelik stres (25% RTS) | kN | 21.96 |
| En az izin verilen bükme yarıçapı | Çalışma: mm | 228 |
| Kurulum: mm | 300 | |
| Depolama ve kurulum sıcaklığı | Depolama oC | -40 ~ +80 |
| Kurulum oC | -10 ~ +50 |

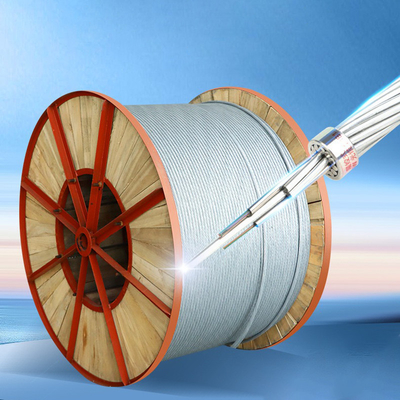

Fabrika gösterisi:
