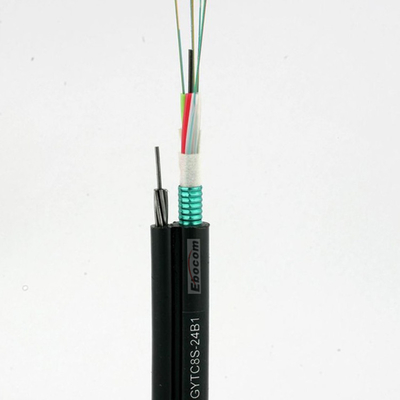

GYTC8S fig. 8 fiber optik kablo tabanının kendi kendine yardımını sağlayan tüpün tek modu G652D
GYTC8S fig. 8 kırmızı suelta
Açıklama
GYTC8S fiber optik kablosu, kablonun yapısı yüksek modüllü plastikten yapılmış, su geçirmez kompozit gevşek tüp, tek mod ve çok modlu optik fiber,Metal desteklenmiş süspansiyon hattı, çelik-PE çimento kabuğu kendi kendini taşıyan gevşek boru kıvrımlı dış iletişim kablosu Kablo çekirdeğinin ortasında bir FRP vardır.Kompakt dairesel kablo çekirdeği gevşek bir koldan (paket sıkıştırma) ve merkezden güçlendirilmiş bir çekirdekten oluşur, ve kablo çekirdeğinin boşluğu su bloke edici bir bileşik ile doldurulur. Kablo çekirdeğine paralel olarak metal güçlendirilmiş kabloyu yerleştirdikten sonra, PE kabuğu kablo çekirdeğidir,ve kablo çekirdeği uzunlamasına plastik kaplı plastik çelik bantla kaplanmıştır
Ana özellik
* Kablonun iyi germe dayanıklılığını ve çevre koruma özelliklerini sağlamak için fiber'in ek uzunluğunu kesin bir şekilde kontrol etmek.
* Çift taraflı plastik kaplı çelik bant mükemmel nem direnci ve yan sıkıştırma direnci sağlar.
* Galvanizli çelik iplik, kendi kendini taşıyan kablo montajı için gerekli gerilme dayanıklılığını garanti eder.
* Kablo, 100 m veya daha az bir aralığı olan kendi kendini taşıyan hava kabloları için uygundur.
Uygulama alanı
Bu ürün uzun mesafe ve ofis içi iletişim için uygundur.
Fiber özellikleri:
| Tek modlu optik fiber G.652D (B1.3) teknik parametresi | |||
| Özellikleri | Koşullar | Belirli Değerler | Birimler |
| Optik özellikleri | |||
| Mod alanı çapı (MFD) | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
μm μm |
| Kesim dalga boyu (λcc) | ≤1260 | nm | |
| Zayıflama katsayısı | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| Makro bükme kaybı | φ75mm, 100 çember, 1550nm | ≤0.1 | dB |
| Zayıflama eşitsizliği | ≤0.05 | dB | |
| Dağınıklık katsayısı | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤ 5.3 ≤18 |
Ps/ ((nm.km) Ps/ ((nm.km) Ps/ ((nm.km) |
| Sıfır dağılım dalga boyu | 1300~1324 | nm | |
| Maksimum sıfır dağılım eğimleri | ≤0.093 | Ps/ ((nm2.km) | |
| Grup kırılma indeksi (tipik değer) | 1310nm 1550nm |
1.466 1.467 |
|
| Geometrik özellik | |||
| Kaplama çapı | 125.0±1.0 | μm | |
| Çekirdek/kaplama konsantrizite hatası | ≤0.8 | μm | |
| Kaplama dairesel olmayan | ≤1.0 | % | |
| Kaplama çapı | 245.0±10 | μm | |
| Kaplama/kaplama konsantrisite hatası | ≤12.0 | μm | |
| Kaplama dairesel olmayan | ≤ 8 | % | |
| Renkli kaplamanın çapı | 250.0±15 | μm | |
| Mekanik özellikleri | |||
| Kürükleme (dalgayı) | ≥ 4 | m | |
| Sıkıntı kanıtlaması | >0.69 | Ortalama | |
| Kaplama şeridi gücü | Ortalama değer Zirve değeri |
1.0-5.0 1.3-8.9 |
N N |
| Dinamik stres korozyon hassasiyet parametresi (nd değer) | ≥20 | ||
