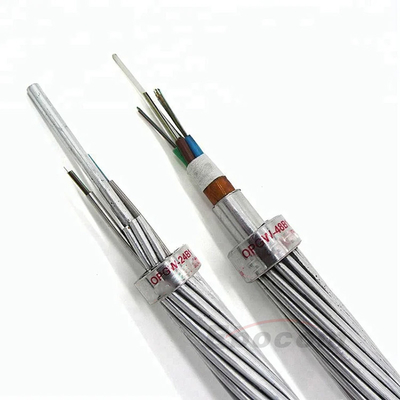

OPGW-48B1-100 118.8;66.2 Yer tel kablosu 48 72 288 Çekirdek Kule Komün altyapısı için

Ürün Tanımı:

optik toprak tel(aynı zamanda birOPGWveya IEEE standardında, biroptik fiber kompozitÜstteki toprak tel) kablo türüdür.Havadaki elektrik hatlarıBöyle bir kablo,YerleştirmeveTelekomünikasyon. Bir OPGW kablosu bir veya daha fazla ile tüp yapı içeriroptik liflerİçinde, çevresinde bir takım katmanlar vardır.çelikvealüminyum Kablo. OPGW kablosu yüksek voltajlı kabloların arasında geçer.Elektrik sütunları.iletkenKablonun bir kısmı, bitişik kuleleri bağlamak için kullanılır.Toprağı, ve kalkanlarYüksek voltajlıiletkenlerŞimşekKablo içindeki optik lifler, elektrik şirketinin kendi koruma ve aktarım hattının kontrolü amaçları için yüksek hızlı veri iletimi için kullanılabilir.İlaç şirketinin kendi sesi için veVeri iletişimi, ya da şehirler arasındaki yüksek hızlı fiber bağlantısı olarak hizmet vermek için üçüncü taraflara kiralanabilir veya satılabilir

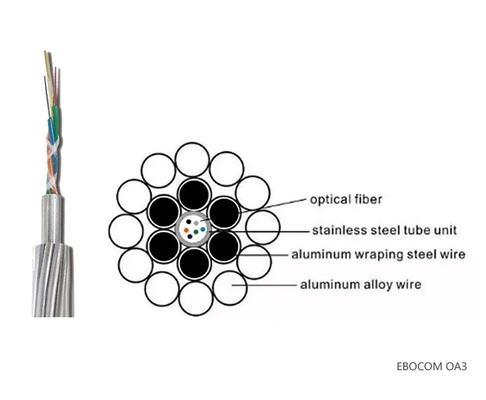

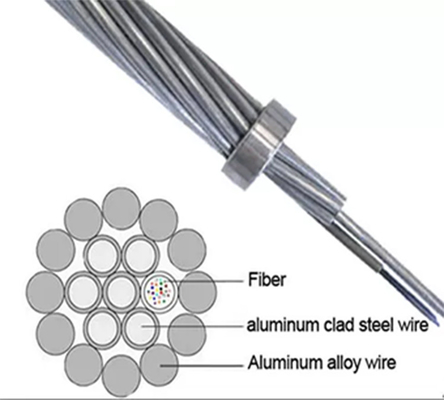

Bir türde, 8 ile 48 cam optik lif arasında bir plastik tüp içine yerleştirilir. Tüp paslanmaz çelik, alüminyum,veya alüminyum kaplı çelik boru, cam liflerin üzerindeki gerginliği önlemek için bazı gevşek lif uzunluğuna izin verilir.Bufer borular, lif ünitesini sudan ve çelik boruyu korozyondan korumak için yağla doludurKabloların araları yağla doludur. Tüpler ACSR kablosuna benzer şekilde kabloya alüminyum, alüminyum alaşımı veya çelik ipliklerle bağlanır. Çelik iplikler dayanıklılık sağlar,Çok büyük lif sayıları için, bir kabloda 144 litreye kadar, birden fazla boru kullanılır.

Diğer tiplerde, bir alüminyum çubuğunun dış tarafında, tampon tüplerindeki liflerin yerleştirildiği birkaç spiral oluk vardır.ve tümü alüminyum ve çelik ipliklerle çevrili.

Bireysel lifler, tüpün iç çapının lif dış çapından daha büyük olduğu "boş tampon" borularda olabilir.veya plastik tamponun camın üzerine doğrudan kaplandığı durumlarda "sıkı tamponlanmış" olabilirOPGW için lifler:Tek mod Tip.

Ana özellikleri:

1Yüksek.Uzun süreli güvenilirliği sağlamak için A sınıfı malzemeler kullanılarak kalite standartlarının tasarımı, test edilmesi ve üretimi;

2. Kolay bakım, kolay hat aralığı, mekanik özellikleri büyük hat aralığını karşılayabilir; OPGW'nin dış tabakası metal zırhlıdır, bu da yüksek gerilim korozyona ve bozulmaya etki etmez;
3. OPGW'nin yapımı, daha büyük kayıplara yol açan elektrik kesintisi olmalıdır, bu nedenle 110kv'dan yüksek gerilimli hatların yapımı OPGW'yi kullanmalıdır;
4. OPGW kablosu esas olarak 500KV, 220KV ve 110KV 35KV hatları için kullanılır, elektrik kesintisi, güvenlik ve diğer faktörler nedeniyle sınırlıdır, çoğunlukla yeni hatlar için kullanılır;
5Kapalı paslanmaz çelik tüpler optik fiber için mükemmel nem ve aşırı çevresel koruma sağlar.

Yapı ve teknik özellikler:
